Cómo elegir una máquina cortadora por láser de tubos para la producción de tubos metálicos de diámetro pequeño

Si ha caminado por una planta de producción recientemente, probablemente haya notado un cambio masivo en la fabricación de metales. La demanda de componentes metálicos miniaturizados y de alta precisión se está disparando. Datos recientes de la industria destacan una fuerte tendencia al alza en el procesamiento de microtubos, impulsada en gran medida por dos sectores: el mercado de vehículos eléctricos (EV), que requiere líneas de fluidos de gestión térmica de paredes delgadas y muy complejas, y la industria de dispositivos médicos, que exige acabados impecables para herramientas quirúrgicas mínimamente invasivas. Este rápido cambio hacia la microfabricación dicta una dura realidad para los talleres: los equipos de procesamiento deben evolucionar del corte mecánico de fuerza bruta a la precisión quirúrgica sin contacto.

Los métodos de corte tradicionales, como sierras de cinta, hojas abrasivas o cortadoras de plasma estándar, simplemente no pueden manejar tubos delicados. Con frecuencia causan deformación del material, introducen una distorsión térmica severa y dejan rebabas internas ásperas que requieren un procesamiento secundario costoso. Para superar estas limitaciones mecánicas, la máquina de corte por láser de tubos especializada se ha convertido en la solución definitiva en el taller moderno. Al reemplazar las cuchillas físicas con luz enfocada, los fabricantes logran cortes de alta velocidad y sin rebabas. Esta guía guía a los equipos de adquisiciones y a los ingenieros de fabricación a través de las especificaciones exactas de hardware, las funciones de automatización y las integraciones de líneas de producción necesarias para escalar la producción de tuberías de pequeño diámetro de manera eficiente.

Conclusiones clave

• Los tubos de diámetro pequeño exigen servomandriles eléctricos especializados y una alta aceleración de la máquina (1,0 G+) para evitar el aplastamiento estructural y maximizar la producción por hora.

• Es fundamental hacer coincidir la potencia del láser de fibra con el espesor de pared específico; Dominar el poder desperdicia capital, mientras que el poder insuficiente crea graves cuellos de botella en la producción.

• La alimentación automatizada de paquetes y la clasificación inteligente de salida son fundamentales para escalar las operaciones sin aumentar los costos de mano de obra.

• La integración de una máquina de marcado láser en línea directamente en el flujo de producción garantiza el cumplimiento normativo sin sacrificar los tiempos de ciclo.

• Evaluar el costo total de propiedad (TCO) y la infraestructura de soporte local del fabricante es tan importante como revisar las especificaciones de la máquina en bruto.

Los desafíos únicos de la producción de tubos metálicos de pequeño diámetro

En el contexto del procesamiento láser industrial, "diámetro pequeño" normalmente se refiere a tubos metálicos con un diámetro exterior (OD) que oscila entre 10 mm y 50 mm, y que a menudo presentan espesores de pared extremadamente delgados entre 0,5 mm y 3 mm. El procesamiento de estas dimensiones específicas introduce un conjunto único de obstáculos de ingeniería que los cortatubos estructurales estándar no pueden superar.

Problemas de sujeción y deformación del material
Los tubos de paredes delgadas carecen por completo de la rigidez estructural del acero al carbono pesado. Imagine introducir un tubo de cobre de 15 mm en una zona de corte tradicional. Si un mandril hidráulico estándar aplica incluso una fracción de demasiada presión, el tubo se vuelve ovalado instantáneamente. Esto arruina todo el lote y atasca el alimentador. Además, el exceso de calor procedente de herramientas de corte rudimentarias altera la metalurgia del tubo delgado, provocando deformaciones y decoloración localizadas.

Las industrias de precisión y microtolerancias
que utilizan tubos pequeños operan bajo estrictos marcos de control de calidad. Un stent médico o una línea de inyección de combustible aeroespacial requiere una precisión dimensional absoluta. El equipo de corte debe ejecutar geometrías complejas, como orificios de intersección, biseles y microranuras, sin rebabas internas. Eliminar el pulido secundario es esencial para mantener un tiempo de ciclo rentable.

Velocidad y producción de alto volumen
Los pedidos de tuberías de diámetro pequeño rara vez son de bajo volumen. Debido a que las piezas individuales son livianas y se consumen rápidamente en el ensamblaje, las series de producción a menudo escalan a decenas de miles de unidades. Por tanto, el equipo de procesamiento debe mantener altas velocidades dinámicas. El corte por láser sin contacto resuelve estos puntos débiles al eliminar la fuerza física sobre el tubo, enfocar una zona microscópica afectada por el calor (HAZ) y operar a velocidades inalcanzables con cuchillas mecánicas.

Especificaciones principales para evaluar en una máquina cortadora por láser de tubos

Seleccionar el equipo adecuado requiere mirar mucho más allá de las métricas de marketing de primera línea. Debe hacer coincidir el hardware central de la máquina con la física específica de los tubos delicados. Para facilitar esto, hemos descrito las diferencias críticas en la selección de hardware.

Diseño de mandril especializado
El mandril es el corazón mecánico de la máquina, responsable de sostener y hacer avanzar la materia prima. Para diámetros pequeños, los mandriles hidráulicos estándar son totalmente insuficientes debido a su agresiva fuerza de sujeción binaria. En su lugar, los ingenieros deben evaluar mandriles servoaccionados neumáticos o eléctricos de carrera completa. Estos sistemas proporcionan una presión de sujeción precisa y programable, sujetando tubos delicados de forma suave pero firme. Específicamente, los diseños avanzados de mandriles múltiples minimizan la longitud de los 'colas' (los desechos que no se pueden cortar al final de una tubería), lo que reduce significativamente el desperdicio de material en tramos de gran volumen.

Fuente y potencia del láser
La tecnología láser de fibra es el estándar indiscutible para cortar tubos metálicos y ofrece una calidad de haz superior y absorción de energía en metales reflectantes. Sin embargo, seleccionar la potencia correcta es una trampa común. Para tubos de diámetro pequeño y paredes delgadas de menos de 3 mm de espesor, una fuente láser de entre 1 kW y 3 kW es generalmente el punto óptimo. Invertir en una fuente láser de 10 kW para tubos de acero inoxidable de 1,5 mm produce rendimientos decrecientes; En última instancia, la velocidad de corte está limitada por el movimiento mecánico de la máquina, no por la potencia del láser. Elegir la potencia adecuada mantiene bajos los costos de capital iniciales y minimiza el consumo eléctrico continuo.

Velocidad de corte versus aceleración de la máquina
Al procesar tubos estructurales grandes, la velocidad máxima bruta es la métrica principal. Por el contrario, las tuberías pequeñas requieren múltiples agujeros, ranuras y cortes cortos intrincados. En consecuencia, la aceleración de la máquina (medida en fuerza G) es mucho más crítica. El cabezal de corte frecuentemente arranca, se detiene y cambia de dirección en fracciones de segundo. Una máquina con una alta aceleración completará patrones de corte complejos significativamente más rápido que una máquina con una velocidad máxima más alta pero con capacidades lentas para tomar curvas.

Funciones de automatización para producción de gran volumen

Para lograr un retorno de la inversión (ROI) viable, los equipos de corte industrial deben funcionar de forma continua. Depender de la carga y descarga manual de tuberías pequeñas no sólo es ergonómicamente peligroso para los operadores, sino que también crea enormes cuellos de botella en la producción.

Sistemas automáticos de carga de paquetes
Un cargador automático de paquetes es una característica esencial para las operaciones de escalado. Los operadores pueden cargar un paquete completo de tubos sin procesar en un almacén de preparación al comienzo de un turno. Luego, el sistema separa, mide e introduce automáticamente tubos individuales en el portabrocas láser sin intervención humana. Esto garantiza que la máquina mantenga el máximo tiempo de encendido del arco, lo que permite que un solo operador administre múltiples celdas de fabricación simultáneamente.

Clasificación y descarga inteligentes
Una vez que se separa una pequeña parte del tubo principal, se debe retirar de forma segura. Las caídas de gravedad estándar pueden provocar que las piezas delicadas recién cortadas se abollen o rayen al impactar. Los ingenieros con visión de futuro buscan sistemas de descarga inteligentes que incluyan mecanismos desplegables servocontrolados y transportadores de clasificación automatizados. Estos sistemas protegen el acabado superficial de las piezas cortadas y pueden separar automáticamente las piezas terminadas de la chatarra, preparándolas para la siguiente fase de ensamblaje.

Sinergia de la línea de producción: integración del corte con el marcado automatizado de piezas

En los entornos de fabricación modernos, cortar la tubería a la medida adecuada es sólo el primer paso. El estricto cumplimiento normativo dicta que las piezas deben poder rastrearse fácilmente durante todo su ciclo de vida, desde la fábrica hasta la implementación por parte del usuario final.

La necesidad de trazabilidad
Industrias como la automovilística y la aeroespacial operan bajo estrictos estándares de calidad. Cada componente requiere un marcado de trazabilidad industrial verificable antes de salir de las instalaciones. Por lo general, esto implica grabar códigos de matriz 2D permanentes, números de lote o datos de serie directamente en la superficie metálica curva del tubo.

Marcado en línea versus fuera de línea
Tradicionalmente, los tubos cortados se reúnen en contenedores y se transportan a una estación de trabajo separada para su grabado manual. Este proceso fuera de línea introduce errores humanos, requiere mano de obra adicional y altera gravemente el flujo de fabricación. La solución óptima es integrar una línea de producción de marcado láser directamente después del proceso de corte, procesando las piezas continuamente a medida que salen del transportador de salida del tubo láser.

Soluciones de hardware y resultados

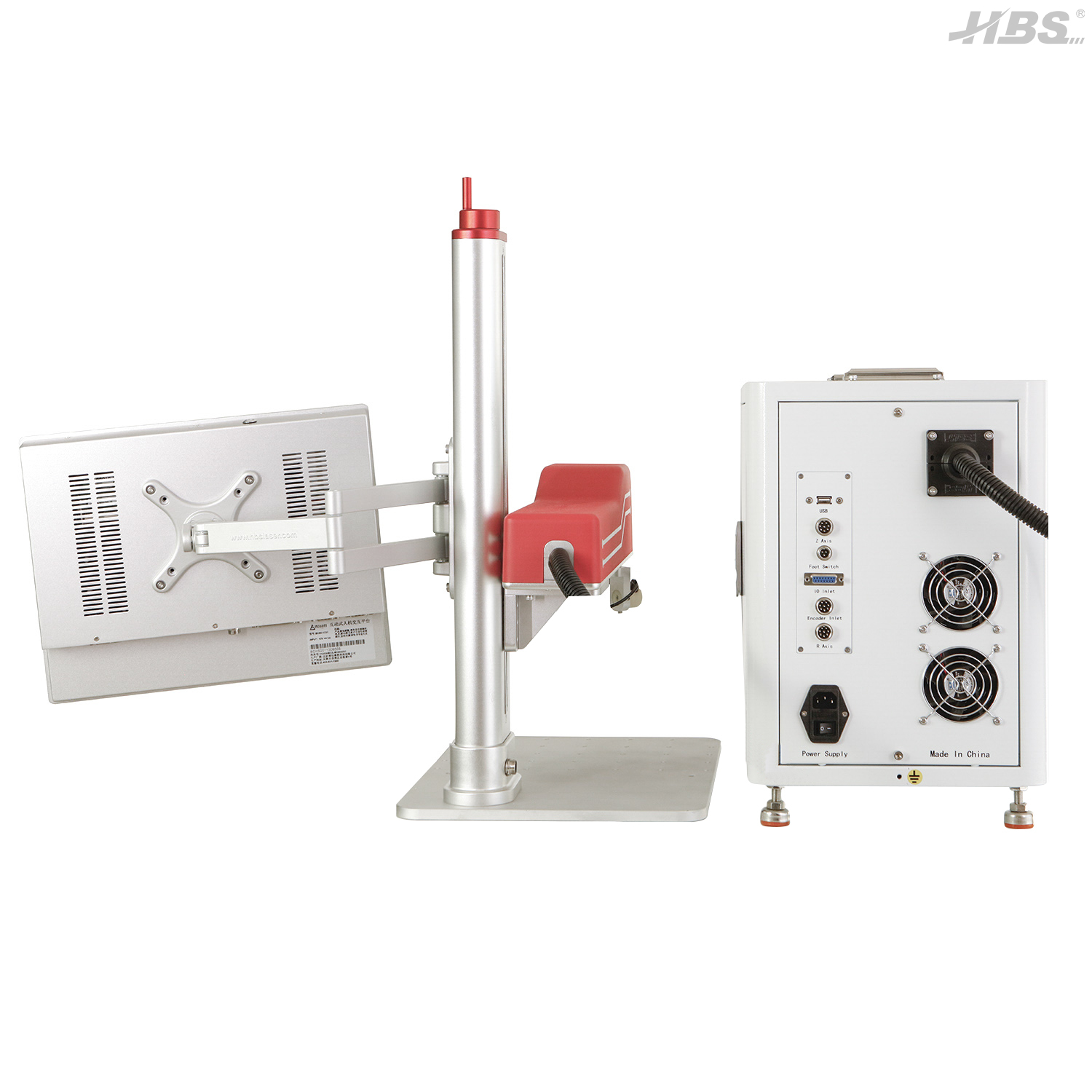

Para ejecutar esta sinergia de manera efectiva, se requieren configuraciones de hardware específicas. La utilización de una unidad de marcado robusta, como un láser de fibra de 20 W o 30 W equipado con puertos de E/S dedicados, permite que el controlador lógico programable (PLC) de la máquina cortadora de tubos principal envíe señales de activación precisas al marcador. Para líneas de gran volumen, la integración de una máquina automática de marcado láser con capacidad de marcado volador puede incluso grabar los datos requeridos sin detener la cinta transportadora. Esto crea una celda de fabricación de circuito cerrado que elimina el etiquetado manual y garantiza una precisión absoluta de los datos.

Software y sistemas de control para optimizar la producción

El hardware físico de un láser de tubo es tan eficaz como el software que dicta sus movimientos. Se requieren sistemas de control CNC avanzados para traducir dibujos CAD en resultados físicos eficientes.

Algoritmos de anidamiento avanzados
La utilización de materiales afecta directamente la rentabilidad de un taller. El software avanzado de anidamiento de tubos calcula la forma más eficiente de organizar múltiples piezas diferentes en un solo tramo de tubería sin procesar. Al optimizar las rutas de corte y utilizar algoritmos que comparten líneas de corte comunes entre piezas adyacentes, el software minimiza la chatarra y maximiza el rendimiento de cada tubo sin procesar.

Capacidades de corte de tubos 3D
Los tubos de diámetro pequeño a menudo requieren geometrías 3D complejas para facilitar el ensamblaje posterior, como soldadura de precisión o unión mecánica. El software de máquina de alta gama maneja perfectamente modelos 3D importados (como archivos STEP o IGES) y genera automáticamente trayectorias de herramientas para juntas de silla y agujeros de intersección. Compensa activamente el espesor físico de la pared del tubo para garantizar un ajuste perfecto.

Integración ERP/MES
Para instalaciones de nivel empresarial, el cortador láser de tubos no puede funcionar en un silo de información. Los sistemas de control modernos ofrecen una sólida conectividad de red, lo que les permite conectarse directamente a la planificación de recursos empresariales (ERP) o a los sistemas de ejecución de fabricación (MES) de la fábrica. Los gerentes de producción pueden realizar un seguimiento del tiempo de actividad de la máquina, monitorear el uso de materiales en tiempo real y analizar las tasas de finalización del trabajo desde un panel digital centralizado.

Análisis de costos: cálculo del retorno de la inversión de una máquina cortadora por láser de tubos

La compra de equipos láser especializados representa un gasto de capital importante. Sin embargo, el verdadero panorama financiero surge al evaluar los ahorros operativos durante el ciclo de vida de la máquina.

Costos iniciales versus ahorros operativos
Si bien la inversión inicial es sustancial, un láser de tubo reemplaza efectivamente múltiples máquinas tradicionales, incluidas sierras de cinta, taladros, estaciones de fresado y ruedas desbarbadoras. Al consolidar estos pasos dispares en un único proceso automatizado, los fabricantes reducen drásticamente los costos de mano de obra directa y recuperan un valioso espacio.

Consumibles y mantenimiento
La tecnología láser de fibra es inherentemente de estado sólido. Sin piezas móviles dentro del módulo de generación de láser y sin depender de costosos gases láser, los costos de mantenimiento son notablemente bajos. Los principales gastos operativos se localizan en el cabezal de corte, específicamente lentes protectoras económicas y boquillas de cobre que al operador solo le lleva unos minutos reemplazar.

Cómo elegir el fabricante y el socio de soporte adecuados

Las especificaciones de la máquina son sólo la mitad de la ecuación. La confiabilidad y la experiencia en ingeniería del fabricante del equipo son igualmente vitales para el éxito a largo plazo.

Experiencia en la industria y personalización
Los compradores deben buscar activamente fabricantes que posean estudios de casos comprobados específicamente en el procesamiento de tubos de pequeño diámetro. Un proveedor cuya experiencia principal radica en el corte de vigas estructurales masivas de acero puede no comprender completamente la dinámica de microtolerancia requerida para los tubos de acero inoxidable de grado médico de 12 mm. Además, el socio de fabricación ideal debería ofrecer flexibilidad de ingeniería. Esto incluye la capacidad de proporcionar integraciones de software personalizadas, modificaciones de portabrocas especializadas y la experiencia para vincular perfectamente el cortador de tubos con sistemas de automatización secundarios.

Servicio posventa y capacitación
Los equipos de corte industrial requieren una instalación profesional y una capacitación rigurosa del operador. Evalúe cuidadosamente la infraestructura posventa del fabricante. Asegúrese de que brinden capacitación integral en el sitio, soporte de diagnóstico remoto receptivo y mantengan un inventario local sólido de repuestos para evitar tiempos de inactividad prolongados en la producción.

Conclusión

Seleccionar la máquina cortadora por láser de tubos óptima para la producción de diámetros pequeños requiere una evaluación estratégica de la precisión del mandril, la potencia del láser adecuada y la aceleración dinámica. Ir más allá de la cortadora en sí y tratar la máquina como parte de una línea de producción integrada, completa con carga automatizada, clasificación inteligente y marcado de trazabilidad en línea, generará el mayor retorno de la inversión posible.

¿Listo para eliminar cuellos de botella y ampliar sus capacidades de microfabricación? Ya sea que necesite una celda de corte independiente de alta precisión o una línea de producción totalmente integrada con sistemas de marcado listos para E/S para una trazabilidad perfecta, elegir el hardware adecuado es primordial. Visite https://www.hbs-lasers.com para explorar una gama completa de soluciones de marcado automatizado y procesamiento industrial adaptadas a sus requisitos exactos de piso.

Preguntas frecuentes

¿Cuál es el diámetro mínimo de tubo que puede procesar una máquina cortadora por láser de tubos estándar?

Normalmente, las máquinas láser de tubos industriales estándar están diseñadas para manejar diámetros de hasta 15 mm o 20 mm. Sin embargo, las máquinas especializadas diseñadas específicamente para aplicaciones de tubos pequeños pueden procesar con éxito diámetros tan pequeños como 10 mm o incluso 8 mm, siempre que estén equipadas con servomandriles eléctricos de alta precisión para evitar el aplastamiento del material.

¿Puede una cortadora láser de tubos procesar metales altamente reflectantes como el cobre o el latón?

Sí. Las fuentes modernas de láser de fibra funcionan a una longitud de onda (alrededor de 1064 nm) que es altamente absorbida por los metales. A diferencia de la tecnología de CO2 más antigua, los láseres de fibra pueden cortar de forma fácil y segura materiales altamente reflectantes como cobre, latón y aluminio, que se utilizan con frecuencia en aplicaciones de pequeño diámetro como bobinas HVAC y componentes eléctricos.

¿Cómo integro el marcado de trazabilidad en mi proceso de corte de tubos?

Al utilizar un sistema de marcado equipado con protocolos de comunicación de E/S, los ingenieros pueden configurar una estación de grabado automatizada directamente sobre el transportador de descarga. El PLC de la cortadora láser activa el marcador a medida que pasa la pieza, lo que permite una aplicación de datos totalmente automatizada sin agregar mano de obra manual ni ralentizar el ciclo de corte primario.

¿Necesito un láser de 6kW para tuberías metálicas de pequeño diámetro?

Generalmente no. Si el espesor máximo de pared de sus tubos de pequeño diámetro es inferior a 3 mm, un láser de fibra de 1,5 kW a 3 kW es muy eficiente. Optar por una potencia mayor no aumentará significativamente la velocidad de corte para materiales delgados, pero aumentará sustancialmente tanto el precio de compra inicial como el consumo eléctrico continuo.

¿Cómo se evita la acumulación de escoria dentro de los tubos de pequeño diámetro durante el corte?

La prevención de escoria interna (salpicaduras) en tubos pequeños requiere un control preciso de la presión del gas auxiliar (generalmente nitrógeno u oxígeno) y optimizar la posición de enfoque del láser. Además, algunas máquinas avanzadas utilizan un protector contra salpicaduras o inyectan una fina niebla/fluido en el tubo durante el proceso de corte para evitar que el metal fundido se adhiera a la pared interior opuesta.

¿Cuál es el plazo típico de retorno de la inversión para un láser de tubo especializado de pequeño diámetro?

Si bien varía según el volumen de producción, la mayoría de los fabricantes por contrato de gran volumen obtienen un retorno de la inversión completo en un plazo de 12 a 18 meses. Este rápido retorno de la inversión se logra consolidando múltiples pasos mecánicos (corte, perforación, desbarbado) en un solo proceso, lo que reduce drásticamente los costos de mano de obra y elimina virtualmente el desperdicio de material mediante diseños avanzados de anidamiento y múltiples mandriles.
