Guía económica de máquina de marcado láser de fibra para producción de lotes pequeños

La fabricación de lotes pequeños presenta un acto de equilibrio único para los propietarios de tiendas. Necesitas equipos lo suficientemente robustos para el uso diario. Sin embargo, también necesita máquinas lo suficientemente asequibles como para justificar tiradas de bajo volumen. Los láseres industriales estándar exigen un enorme capital por adelantado. Por el contrario, los grabadores aficionados baratos suelen arruinar los plazos de producción.

Es difícil lograr el equilibrio adecuado. Debes revisar innumerables especificaciones de equipos. El gasto excesivo retrasa el retorno de la inversión durante años. Un gasto insuficiente corre el riesgo de obtener marcas inconsistentes y un tiempo de inactividad constante de la máquina.

Esta guía proporciona un marco claro para seleccionar el equipo adecuado. Exploraremos los requisitos de energía, los factores de forma y los componentes internos esenciales. Aprenderá a elegir un sistema fiable para metales y plásticos duros. Nos aseguramos de que haga esto sin sacrificar la calidad de los componentes.

Conclusiones clave

• Para la producción de lotes pequeños, los láseres de fibra de 20 W y 30 W ofrecen la intersección óptima de velocidad, profundidad y presupuesto.
• La diferencia entre una máquina económica confiable y una responsabilidad riesgosa radica en tres componentes: la fuente láser, el cabezal galvo y el tablero de control.
• Los factores de forma compactos y mini reducen el espacio, pero requieren una consideración cuidadosa de la extracción de humos y los límites de altura focal.
• La evaluación del costo total de propiedad (TCO) debe incluir compatibilidad de software, piezas de repuesto y soporte técnico.

Evaluación de las necesidades operativas para lotes pequeños

Cada instalación define la producción de lotes pequeños de manera diferente. Debemos asignar sus volúmenes de producción diarios a ciclos de trabajo de máquinas específicos. Procesar de 50 a 500 unidades por día requiere un sistema estable. No necesita una máquina construida para líneas de montaje automatizadas 24 horas al día, 7 días a la semana. Sin embargo, es absolutamente necesario un sistema capaz de funcionar de forma continua durante varias horas sin sobrecalentarse. Una de alta calidad máquina de marcado láser de fibra cumple fácilmente con estos requisitos del ciclo de trabajo de nivel medio.

La agilidad es muy importante en la fabricación de bajo volumen. Probablemente cambiará piezas varias veces al día. Su máquina debe admitir ajustes focales rápidos. Necesita una columna intuitiva del eje Z para adaptarse rápidamente a diferentes alturas de piezas. La integración sencilla de la plantilla es otro factor crucial. Si sus operadores dedican veinte minutos a alinear una pieza durante una marca de diez segundos, usted pierde dinero. Elija una cama para el espacio de trabajo con orificios roscados estándar. Esto le permite atornillar plantillas de alineación personalizadas impresas en 3D.

También debe equilibrar el espacio disponible con las necesidades de producción. El espacio en el piso cuesta dinero. Evalúe las limitaciones del espacio físico de sus instalaciones con antelación. Si opera un pequeño taller mecánico, un gabinete independiente enorme desperdicia valiosos metros cuadrados. Por el contrario, una unidad de escritorio pequeña podría restringir su capacidad para marcar componentes más grandes. Deje que su parte común más grande dicte sus requisitos mínimos de gabinete.

Selección de potencia: 20 W frente a 30 W para una máquina de marcado láser económica

La potencia de salida afecta directamente la velocidad y la profundidad del marcado. Seleccionar la potencia adecuada garantiza la eficiencia sin desperdiciar capital. Debe comprender las diferencias prácticas entre las fuentes de energía de nivel básico y medio.

Láseres de fibra de 20 W (la línea de base)

Una unidad de 20 W sirve como herramienta fundamental para el procesamiento de superficies. Proporciona excelentes resultados para el marcado de superficies de alto contraste. Puede recocer metales de forma eficaz, crear códigos de barras nítidos y grabar texto en superficies planas. Este nivel de potencia interactúa bien con aluminio anodizado, latón y acero al carbono básico.

Sin embargo, debes aceptar ciertas limitaciones. Los tiempos de ciclo aumentan significativamente cuando procesa gráficos complejos. Una fuente de 20 W carece de la fuerza bruta necesaria para un grabado profundo. Si necesita cumplir con estrictos requisitos de profundidad aeroespaciales, una máquina de 20 W tendrá dificultades. Requiere demasiadas pasadas, lo que ralentiza toda la ejecución del lote.

Láseres de fibra de 30 W (el estándar versátil)

A menudo recomendamos aumentar a una fuente de 30 W. Sirve como estándar versátil para una máquina de marcado láser económica . El sistema de 30 W proporciona un rendimiento más rápido en todos los ámbitos. Se consigue un grabado ligero en metales más duros mucho más rápido. El acero inoxidable y el titanio responden maravillosamente al procesamiento de 30 W. También obtendrá una calidad de borde más consistente en líneas más gruesas.

La lógica coste-beneficio favorece fuertemente la opción de 30W. Por lo general, es sólo un poco más caro que un sistema de 20 W. Esta diferencia marginal de precio proporciona el mayor retorno de la inversión para necesidades variables de lotes pequeños. Compras flexibilidad.

Por qué evitar especificar demasiado

Muchos compradores creen erróneamente que más potencia siempre es mejor. Inmediatamente miran máquinas de 50W o 100W. Esta es una trampa común. Un sistema de 50 W supone una pérdida de capital innecesaria para una simple serialización de piezas. La alta potencia puede deformar materiales delgados. También quema ciertos plásticos duros en lugar de cambiar su color. Limítese a 20 W o 30 W a menos que realice estrictamente un grabado profundo en metal.

Matriz de aplicación de potencia láser

Marco de factor de forma: máquina de marcado láser estándar frente a mini

El diseño físico de su equipo dicta dónde y cómo puede usarlo. Debe elegir un factor de forma que se ajuste al diseño de sus instalaciones y a los protocolos de seguridad.

Máquinas de escritorio y de estilo dividido

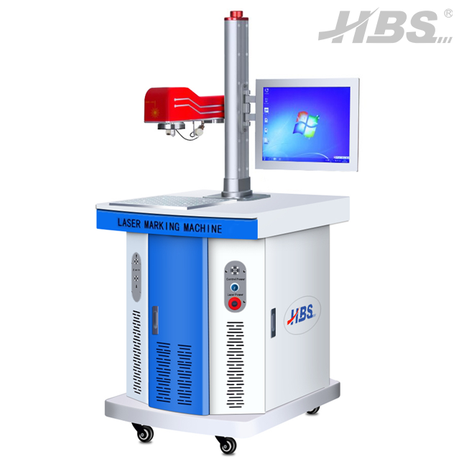

Las unidades de escritorio estándar dominan la planta de fabricación. Presentan un diseño de estilo dividido. La fuente láser se encuentra en una caja de control separada. El cabezal de marcado se monta en un pilar independiente del eje Z.

Esta separación proporciona distintas ventajas:

• Puede personalizar la configuración de la estación de trabajo para adaptarla a espacios incómodos.
• Puede colocar fácilmente el cabezal de marcado sobre piezas grandes y pesadas.
• El mantenimiento se vuelve más fácil porque los componentes internos son altamente accesibles.
• Puede integrar el cabezal de marcado directamente sobre una pequeña cinta transportadora.

El factor de forma mini

Una mini máquina de marcado láser consolida todo en un solo chasis. Estas unidades ultracompactas integran la fuente de alimentación y la óptica en una única carcasa. Son muy portátiles. Los vemos muy utilizados por joyeros, pequeños talleres mecánicos y estaciones de control de calidad de escritorio.

Debe sopesar las compensaciones. Las mini máquinas tienen una altura limitada del eje Z. Te resultará difícil marcar componentes altos. También cuentan con áreas de marcado más pequeñas. Sus lentes suelen tener un campo de visión de 110x110 mm. Si solo marca pequeñas etiquetas de serie, este factor de forma funciona perfectamente.

Sistemas de clase cerrados versus abiertos

El cumplimiento de la seguridad requiere una atención cuidadosa. Los espacios de trabajo abiertos a menudo dictan clases de seguridad específicas. Una máquina de estilo abierto se incluye en la seguridad láser de Clase 4. Debe proporcionar a los operadores gafas de seguridad especializadas. También debe controlar el entorno circundante para evitar la exposición accidental.

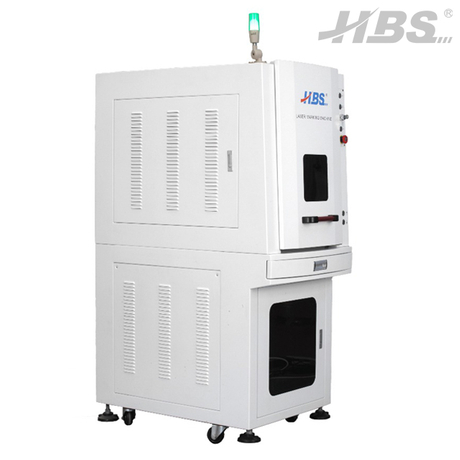

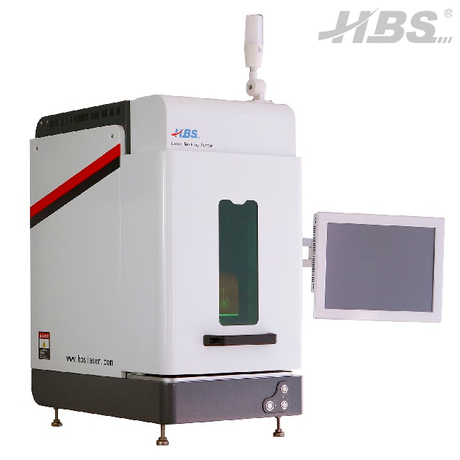

Las máquinas cerradas caen bajo el estándar de seguridad Clase 1. Cuentan con puertas entrelazadas y ventanas de visualización tintadas. Si opera en un entorno de uso mixto, un sistema cerrado evita riesgos de seguridad. Sin embargo, los gabinetes limitan el tamaño físico máximo de las piezas que puede procesar.

Verificación de componentes: cómo examinar un sistema económico

Un precio asequible no debería significar una mala calidad de construcción. Debes verificar los componentes internos. Tres partes principales determinan la vida útil y la precisión de su equipo.

1. Examine la fuente del láser: la fuente genera el rayo. Debe diferenciar entre marcas de nivel medio acreditadas y fuentes genéricas sin marca. Busque nombres como Raycus, MAX o JPT. Estos fabricantes construyen fuentes confiables de estado sólido. Ofrecen una vida útil esperada de hasta 100.000 horas. Evite las máquinas que incluyan fuentes de energía 'personalizadas' o sin marca.
2. Audite el escáner Galvo: el cabezal galvo contiene los espejos motorizados. Estos espejos dirigen el rayo láser. Los escáneres baratos causan una inmensa frustración. Crean líneas rectas curvas. Ofrecen profundidades de grabado inconsistentes. También sufren deriva térmica durante el funcionamiento continuo. A medida que un escáner barato se calienta, la ubicación de la marca se descentra. Pregúntale al vendedor sobre la marca galvo. Busque galvanómetros digitales de alta velocidad en lugar de versiones analógicas obsoletas.
3. Verifique el tablero de control: el tablero de control traduce su diseño digital en movimientos de la máquina. Debe requerir placas EZCAD2 o EZCAD3 genuinas. Muchos proveedores de descuentos instalan placas de software pirateadas. El software pirateado presenta graves riesgos. Impide las actualizaciones del sistema operativo. También carece de soporte de controladores para integraciones modernas. Si desea agregar un pedal de E/S básico más adelante, es probable que una placa pirateada falle.

Realidades de implementación y logística de soporte

Adquirir la máquina es sólo el primer paso. Debe prepararse para las realidades operativas. La implementación de nuevo hardware requiere planificación ambiental, capacitación y soporte técnico continuo.

Requisitos de extracción de humos

El marcado láser vaporiza el material. Debe contabilizar la extracción de humos inmediatamente. Al marcar metales se genera un fino polvo metálico. Marcar plásticos libera compuestos orgánicos volátiles (COV) tóxicos. Ambos plantean graves riesgos respiratorios para sus operadores.

No se pueden simplemente ventilar estos vapores en un taller abarrotado. Debes integrar una ventilación adecuada. Recomendamos comprar un extractor de humos independiente equipado con filtros HEPA y carbón activado. Considere este accesorio en su fase de planificación inicial. El funcionamiento sin extracción daña el cristal de la máquina y pone en peligro al personal.

Curva de capacitación del operador

Los equipos de estado sólido son muy confiables, pero no son plug-and-play. Debes asignar tiempo para que tu equipo domine el software. Los operadores deben aprender a establecer distancias focales exactas. Si el láser está desenfocado dos milímetros, la marca fallará.

Su equipo también debe aprender estilos de sombreado. El sombreado dicta cómo el láser rellena el texto sólido. Diferentes materiales requieren distintos espacios entre líneas y ángulos. Crear una biblioteca de parámetros de materiales confiable requiere prueba y error. Documentar los ajustes de velocidad, potencia y frecuencia para cada material garantiza un éxito repetible del lote.

Niveles de garantía y soporte

Evalúe de cerca los acuerdos de nivel de servicio de los proveedores. Los costos iniciales más bajos a menudo ocultan un soporte postventa terrible. Si un tablero de control falla, necesita un reemplazo rápidamente. Los proveedores que ofrecen soporte sin resolución de problemas extenderán su tiempo de inactividad de días a semanas.

Haga preguntas logísticas específicas a los proveedores potenciales. ¿Tienen en stock lentes de repuesto a nivel nacional? ¿Puede comunicarse con un técnico que hable inglés durante su horario comercial? Un nivel de soporte receptivo le ahorra innumerables horas de retrasos en la producción. Dar prioridad a los proveedores que ofrezcan al menos dos años de garantía en la fuente de energía principal.

Lógica de preselección y próximos pasos

Seleccionar el equipo adecuado requiere un enfoque estructurado. Debe alinear su realidad de producción con las capacidades del hardware. Siga estos pasos prácticos para finalizar su decisión de adquisición.

Conclusiones para llevar

• Haga coincidir su fuente de energía con su material más duro. Utilice 30W para acero inoxidable y titanio, reservando 20W para aluminio y plástico.
• Seleccione una máquina estándar de estilo dividido para piezas grandes. Elija una mini unidad estrictamente para componentes pequeños y espacios de trabajo reducidos.
• Exija componentes internos de buena reputación. Insista en utilizar tableros de control genuinos y fuentes de energía de marca para garantizar la longevidad.
• Implementar extracción de humos desde el primer día. Proteja a sus operadores y la óptica de su equipo de los desechos en el aire.

El requisito de prueba de muestra

Nunca compre equipos basándose únicamente en folletos de marketing. Debe informar a su equipo de compras que envíe sustratos de materiales específicos al proveedor. Solicite una marca de prueba de concepto antes de emitir una orden de compra. Los proveedores estarán encantados de proporcionar un vídeo del procesamiento exacto de su pieza. También deben devolverle la muestra marcada para su inspección física.

Siguiente acción

Tome medidas inmediatas en su taller hoy mismo. Defina las dimensiones máximas internas de su pieza. Calcule el rendimiento diario requerido. Utilice estas dos métricas para reducir instantáneamente su lista de proveedores. Elimine cualquier máquina que carezca del espacio libre necesario para el eje Z o del ciclo de trabajo.

Preguntas frecuentes

P: ¿Puede un láser de fibra económico marcar plásticos?

R: Sí, pero sólo tipos específicos. Los láseres de fibra funcionan excepcionalmente bien en plásticos duros y oscuros como ABS, PEEK y policarbonato (PC). El haz reacciona con el carbono de estos plásticos para crear una marca de alto contraste. Sin embargo, no pueden marcar plásticos transparentes, acrílicos o siliconas blandas. El láser simplemente atraviesa o funde estos materiales. Necesita una fuente de UV o CO2 para sustratos transparentes.

P: ¿Cuál es el programa de mantenimiento de un mini láser de fibra?

R: Las máquinas de estado sólido prácticamente no requieren mantenimiento. Carecen de consumibles como enfriadores de agua o tubos de gas. Su mantenimiento principal consiste en limpiar la lente focal F-theta con etanol absoluto y papel para lentes cada semana. Además, debes reemplazar los prefiltros de tu extractor de humos mensualmente. Más allá de mantener el espacio de trabajo libre de polvo, la máquina no requiere calibración interna.

P: ¿Necesito un eje giratorio para la producción de lotes pequeños?

R: Solo necesitas un eje giratorio si procesas piezas cilíndricas. Si sus lotes incluyen vasos, tuberías, anillos o herramientas cilíndricas, es estrictamente necesario un rotativo. Hace girar la pieza sincrónicamente con el láser para evitar que el texto se estire. Agregar un rotativo requiere un tablero de control compatible y aumenta ligeramente su presupuesto inicial.

P: ¿Cómo integro un escáner de código de barras con un software de marcado de presupuesto?

R: El software original EZCAD simplifica este proceso. Puede utilizar lectores de códigos de barras USB estándar utilizando entradas de emulación de teclado. Cuando escanea un documento de viajero, el escáner ingresa la cadena directamente en el campo de texto variable de EZCAD. Esto hace que la máquina genere instantáneamente el número de serie o el código QR correspondiente. Evita errores de escritura manual durante las ejecuciones por lotes.
