Instrucción avanzada de la máquina de soldadura láser portátil.

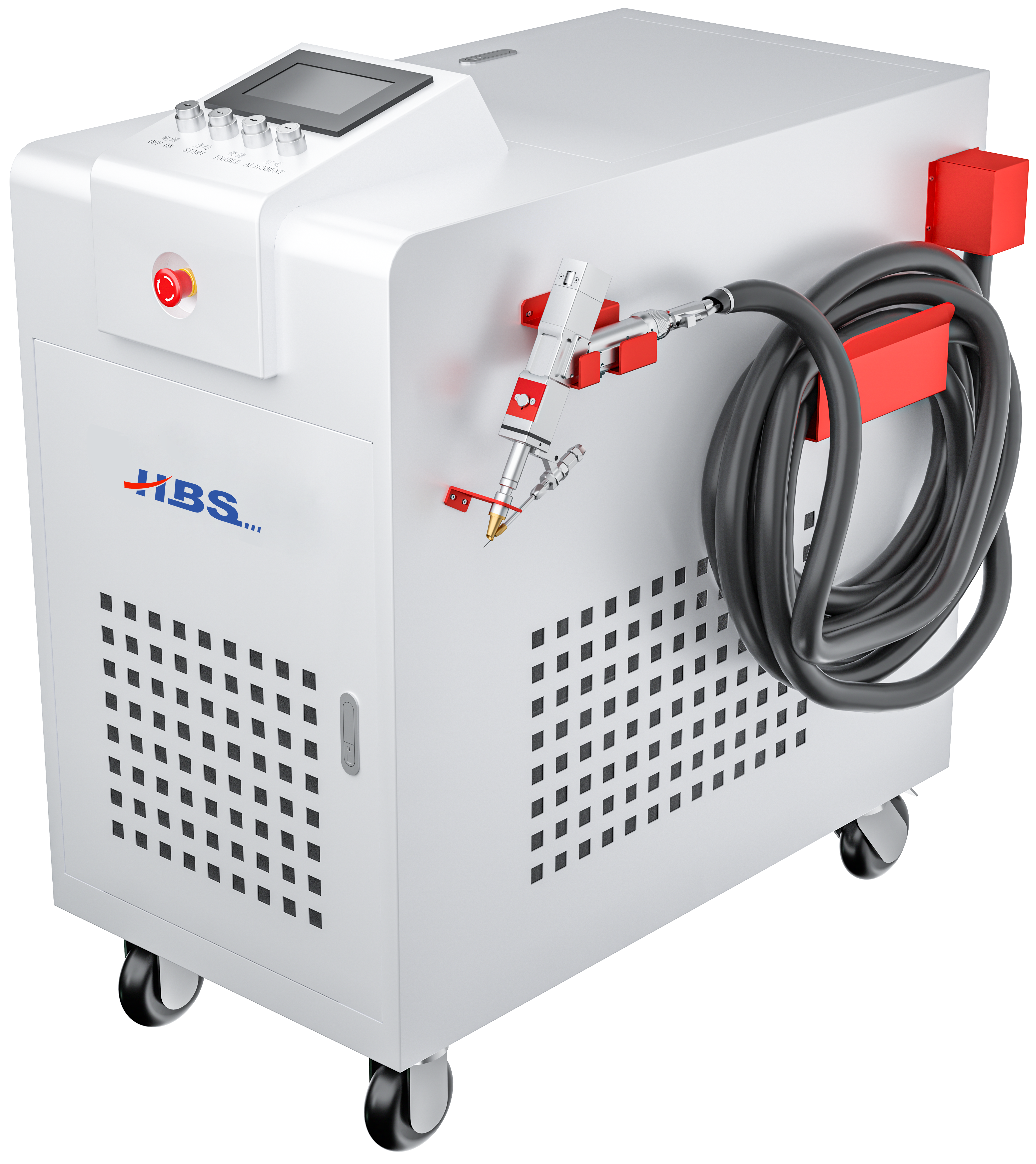

HBS había presentado la soldadura láser portátil de alta tecnología con potencias de 1000W y 1500W. Con las ventajas de transporte portátil, flexible y soldadura de alto rendimiento, son muy populares entre los clientes.
La soldadura láser es un método de soldadura en el que se utiliza un rayo láser de alta energía como fuente de calor, la superficie del material se irradia y calienta, y el material se funde y conecta mediante conducción de calor. Debido a que la soldadura láser tiene las ventajas de alta precisión, pequeña zona afectada por el calor, pequeña deformación y alta eficiencia, tiene buenas perspectivas de desarrollo. Con el desarrollo continuo de la tecnología láser y la tecnología de control numérico, la soldadura láser se ha convertido en un método de procesamiento avanzado en el campo de la soldadura industrial de chapa metálica.
Con una apariencia compacta, una asignación de espacio más razonable, una retracción y colocación más convenientes del cabezal de la pistola y la fibra óptica, y una eficiencia de uso muy mejorada.
Parámetros técnicos
Tensión de alimentación: 220±10% V CA 50/60 HZ
Entorno de colocación: plano, libre de vibraciones y golpes.
Ambiente de trabajo (℃): 10-40
Humedad ambiente de trabajo (%): <70
Método de enfriamiento: refrigeración por agua
Longitud de onda aplicable: 1064 nm (± 10 nm)
Potencia aplicable: ≤2000W
Colimación: D20x 5/F60
Distancia focal: D20x4.5/F150
Refejo: 30x14 T2
Vidrio protector: 18x2
Presión máxima de aire: 10bar
Rango de ajuste vertical del enfoque: ±10 mm
Rango de ajuste puntual: 0-5 mm
Peso de la pistola láser: 1,25 KG
Componentes principales:
1.Cabezal de soldadura portátil
El cabezal de procesamiento láser es un componente clave del equipo de soldadura láser. Se utiliza para ajustar la distancia focal y la distancia de trabajo, a fin de obtener un tamaño de punto adecuado. En el cabezal de soldadura láser, se integran diferentes componentes funcionales, incluidas unidades de inducción y enfoque láser, unidades de introducción y distribución de gas protector, sistema de refrigeración, sistema de protección de lentes, etc.
2. Fuente láser
Láser: dispositivo que emite luz láser y es la fuente de energía para la soldadura láser. El láser utilizado en este equipo, también conocido como láser de fibra, es el láser más utilizado del mercado.
Su ventaja radica en la buena calidad del haz, alta eficiencia, buena disipación de calor, estructura compacta y alta confiabilidad.
3. enfriador de agua
Encienda la alimentación, espere entre 10 y 30 segundos, verifique si el enfriador de agua está normal, si el nivel y la presión del agua alcanzan un rango seguro y si la temperatura del agua está dentro del rango de temperatura normal de trabajo (la temperatura establecida es 25 ℃). y la temperatura normal del agua de trabajo está entre 23 ℃ y 27 ℃)
4. Pantalla táctil
a, esta interfaz puede ver los parámetros del proceso actual y la información de alarma en tiempo real
b, cuando se enciende la alimentación, el láser está habilitado y la luz roja indicadora está encendida
c, el bloqueo de seguridad suele ser gris y cuando el cabezal de soldadura toca la pieza de trabajo, se vuelve verde y se puede procesar
d, selección del modo de soldadura, el valor predeterminado es continuo. Cuando está configurado para soldadura por puntos, puede emitir luz de forma intermitente para la operación de soldadura por puntos, lo cual es conveniente para controlar el tiempo de soldadura por puntos y el tamaño de la soldadura por puntos debido a los seres humanos. Esta función debe configurarse en secuencia.
Amplia aplicación de la siguiente manera
